G35T15K3I2B4S

APC ；MGE Galaxy 3500,12 kW /15 kVA,输入；400V 3PH /输出；230V, Interface Port DB-9 RS-232, Extended runtime model

了解更多>>

适用范围：IT机房、交换机房、控制室、实验室等

产地：国产

参考价格：联系销售

购买产品如何购买?

收藏打印

技术规范产品总览

输出

输出功率容量

12 kW / 15 kVA

最大可配置功率

12 kW / 15 kVA

额定输出电压

230V

输出电压可调范围

可设置为220、230或240 输出电压

满负载效率

95.5%

输出电压失真

低于 5%

输出频率(与主频率同步)

47 - 53 Hz（50 Hz 标称值）

其它输出电压

220, 240

波峰因数

无限的

拓朴

双转换联机

波形类型

正弦波

输出连接

(1) Hard Wire 3-wire (H N + G)
(1) Screw Terminals

输出电压容差

+/- 5% static and 100% load step

输出电压 THD

< 2% for 0 to 100% linear load and < 5% for full non linear load

过载工作

10 minutes @ 125% and 60 seconds @ 150%

半负载效率

95.7%

所需的输出电流保护

75A

旁路

内置维修旁路, 内置静态旁路

输入

额定输入电压

400V 3PH

输入频率

40 - 70 Hz（自动感测）

输入端子类型

Hard Wire 5-wire (3PH + N + G)

工作电压范围

304 - 477V

可调整的输入电压范围

340 - 460 (400V)V

其他输入电压

380, 415

最大输入电流

20A

输入断路器容量

25.0 A

输入总谐波失真

Less than 5% for full load

所需输入保护类型

3-pole breaker

电池与运行时间

电池型号

免维护密封铅酸电池(悬浮电解液)：防漏

预装电池

可用电池模块插槽

典型充电时间

5 小时

额定电池电压

+/-192 V (split battery referenced to neutral)

电池电压放电结束

+/-154 V

电池工作效率

95.00%

放电结束时最大电池电流

109

过载工作

10 minutes @ 125% and 60 seconds @ 150%

可选用电池

MGE Galaxy 3500 15kVA 400V 3:1 with 2 Battery Modules Expandable to 4, Start-up 5X8

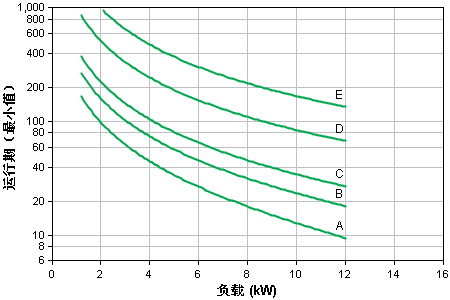

运行时图表

Curve	Part Number(s)
A	G35T15K3I2B4S
B	G35T15K3I2B4S + (1)SYBT4
C	G35T15K3I2B4S + (2)SYBT4
D	G35T15K3I2B4S + (1)G35TBXR6B6
E	G35T15K3I2B4S + (2)G35TBXR6B6

浏览上面的运行时图表线来查看的运行时与负载比详情

估计的运行时间是在典型的环境条件下且没有电力输入并采用 PF = 0.8 的均衡输出情况下，基于电池供应商的数据得出的。

通讯与管理

接口端口

DB-9 RS-232

预装 SmartSlot™ 卡

AP9631

控制面板

多功能液晶显示器状态管理控制台。

有声报警

电池供电报警，低电报警

紧急关断

是

物理指标

高

1491.00 mm

宽

523.00 mm

深

838.00 mm

净重

472.00 KG

运输重量

505.00 KG

运输高度

1643.00 mm

运输宽度

650.00 mm

运输长度

1062.00 mm

环境

工作环境

0 - 40 °C

工作相对湿度

0 - 95%

操作高度

0-999.9米

存储温度

-15 - 45 °C

存储相对湿度

0 - 95%

存储高度

0-15000米

听觉噪音距设备表面 1 m 处

51.30 dBA

在线运行发散热量

1965.00 BTU/hr

保护等级

IP 51

相符性

管理机构认证

CE, EN 50091-2, EN/IEC 62040-3, EN/IEC 62040-1-1, IEC 61000-3-2, IEC 61000-3-3, ISO 14001, ISO 9001, VFI-SS-111

标准质保

1 年维修或更换服务

可持续提供状态

**UPS带50%额定容量负载放电至关机后，重新充电到90%电池容量所需时间。
